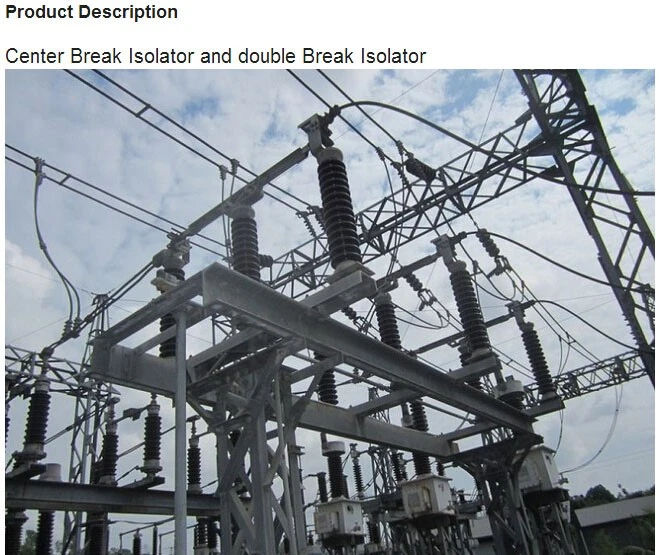

Тези разединители са превключващи устройства без товар
които физически изолират линиите. Предназначени са за
хоризонтално външно приложение и може да се проектира
за вертикален монтаж. За заземяване и затваряне на
разпределителните части на инсталацията, заземяването
на разединителя са предвидени превключватели. Ако е необходимо.
По време на подготовката на тази спецификация бяха посочени следните документи. В случай на противоречие, разпоредбите на тази спецификация имат предимство.
IEC 129:1975: Разединители за променлив ток (изолатори) и заземителни превключватели
IEC 60694:2002: Общи спецификации за комутационни и контролни апарати за високо напрежение
BS 729: Горещо поцинковано покритие върху изделия от желязо и стомана
IEC62271-102
Изолатор (разединител) - механично превключващо устройство, което осигурява в отворено положение изолиращо разстояние в съответствие с изискванията за електрическа безопасност.
УСЛОВИЯ ЗА УСЛУГА
Изолаторът трябва да е подходящ за продължителна работа на открито в тропически райони на надморска височина до 2200 m над морското равнище, влажност до 90%, средна околна температура +30篊 с минимум -1篊 и максимум +40篊 и силно солени условия по крайбрежието.
4.2. ПРОЕКТИРАНЕ И СТРОИТЕЛСТВО
4.2.1 Изолаторът, Solid Link трябва да бъде проектиран и конструиран в съответствие с IEC 129 и IEC 60694.
4.2.2 Изолиращата връзка трябва да бъде с вертикален отвор, предназначена за еднофазно ръчно управление. Той трябва лесно да се отстранява и заменя с помощта на преносим работен прът.
4.2.3 Изолиращата връзка трябва да включва двойни порцеланови изолатори, които да отговарят на изискванията за напрежение и да бъдат монтирани върху горещо поцинкована стомана под основа, подходяща за вертикален монтаж.
4.2.4 Изолиращата връзка трябва да бъде разположена така, че всеки модул да бъде монтиран независимо върху ъглова скоба. Доставя се в комплект с ъглова скоба и аксесоари, подходящи за монтиране върху стоманен канал тип „U“. Чертежите, които трябва да бъдат представени, трябва да показват всички приложими монтажни позиции.
4.2.5 Изолаторът трябва да бъде проектиран така, че в напълно отворено положение да осигурява адекватна електрическа изолация между контактите на всяка фаза. Той трябва да отговаря на изискването като едноточкова изолация за безопасност.
4.2.6 Всички стоманени части трябва да бъдат горещо поцинковани по BS 729. Минималното изисквано покритие от поцинковане е 80 микрона.
4.2.7 Твърдото звено трябва да може да се отстранява от монтажа чрез използване на задвижващ прът.
4.2.8 Всички тоководещи части на изолатора трябва да бъдат направени от материал с висока проводимост.
4.2.9 Изолаторът трябва да бъде снабден със скоби за алуминиев (ACSR) проводник на алуминиев (ACSR) проводник с диаметър до 18,2 mm.
Номиналната стойност на пълния изолатор трябва да бъде както следва:
Номинално напрежение
36 кВ
Номинална честота
50 Hz
Номинално издръжливо напрежение на импулс на мълния
200 кВ
Номинална честота на издържане на напрежение, сухо
95 кВ
Номинален нормален ток
400 ампера
Номинален краткотраен ток за 3 сек., мин.
18.{1}} kA
Минимално разстояние на пълзене на изолаторите
900 мм
